Blockhus / timmerhus i allmänhet

Blockhus är massiva trähus som byggs antingen av naturliga stockar eller av bearbetade timmerprofiler. väggarna i sådana hus skapas genom systematisk stapling av trä. väggarnas hörnförband görs genom avancerade sammanfogningar av de enskilda stockarna.

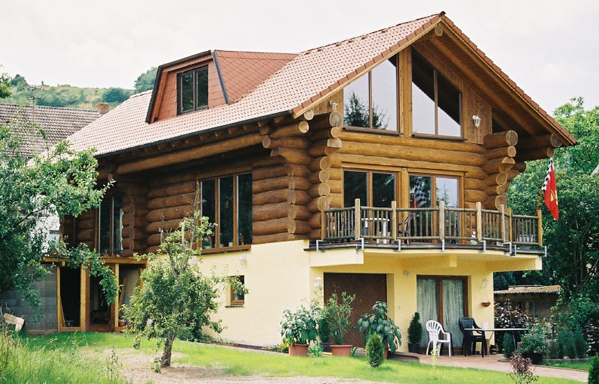

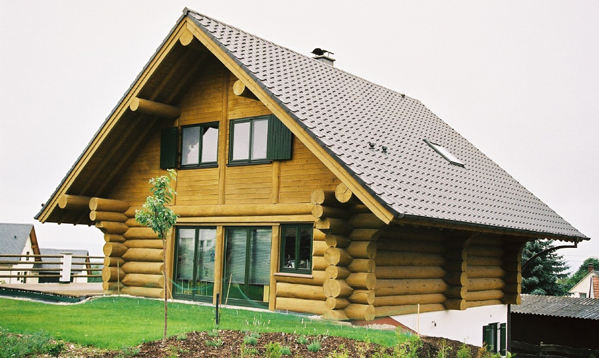

Runda profiler

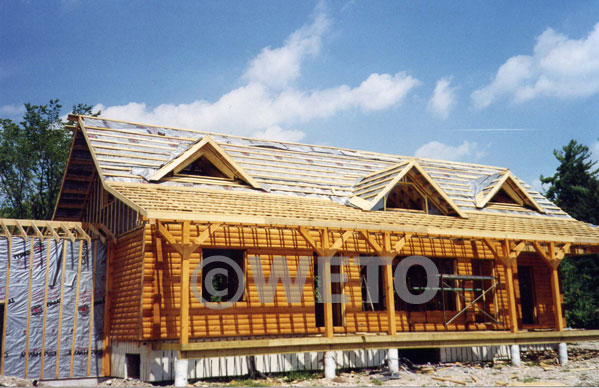

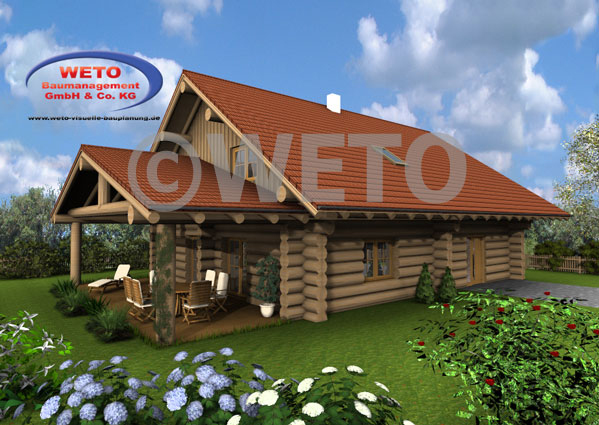

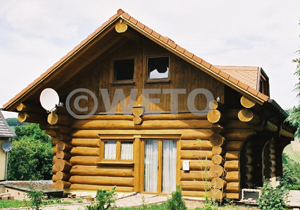

Runda balkar är industriellt framställda stockar som genom den jämna bearbetningen inte smalnar av som naturliga stammar, utan behåller samma diameter längs hela längden. Det garanterar en rak uppbyggnad av stockarna.

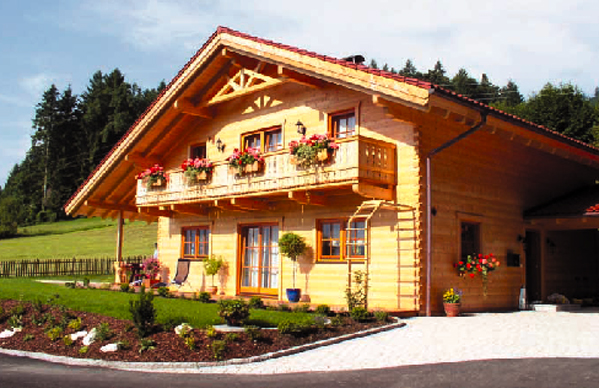

Fyrkantiga profiler

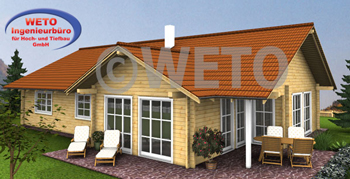

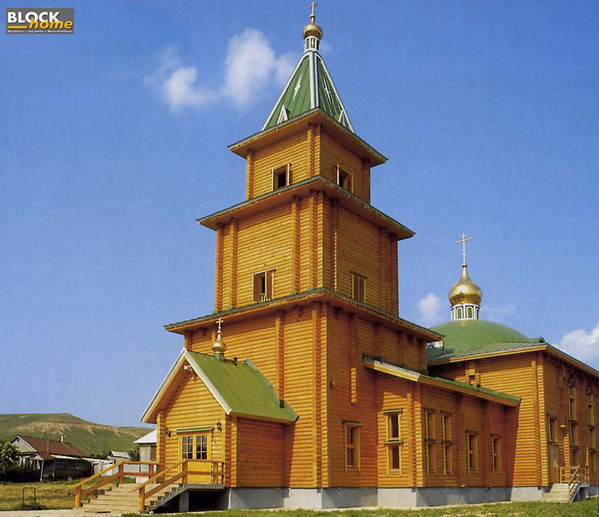

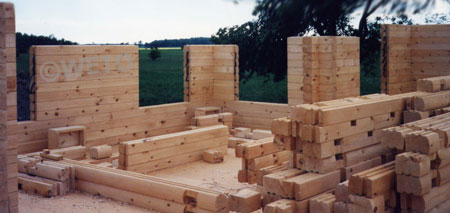

Fyrkantiga balkar är industriellt tillverkade timmerprofiler som, till skillnad från runda profiler, bearbetas på alla fyra sidor. Som regel skapas not och spont på över- och undersidan för att låsa samman elementen.

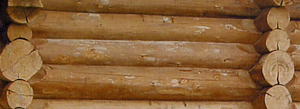

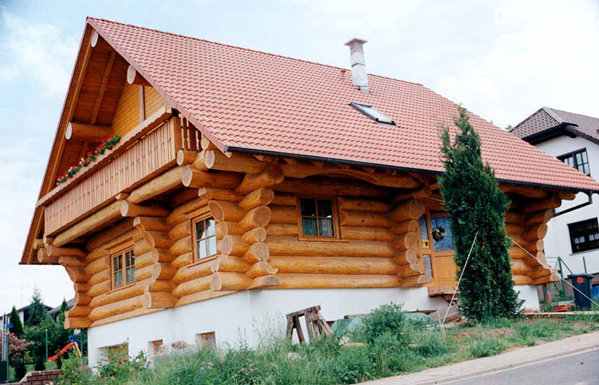

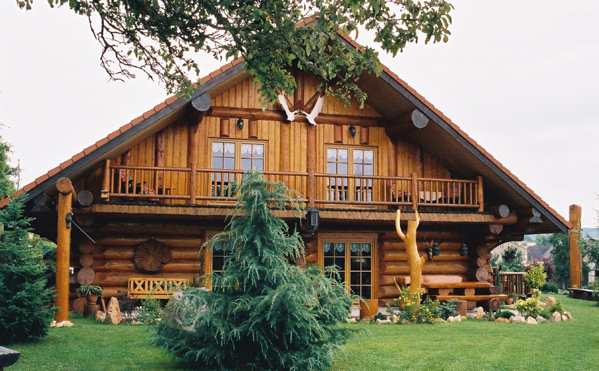

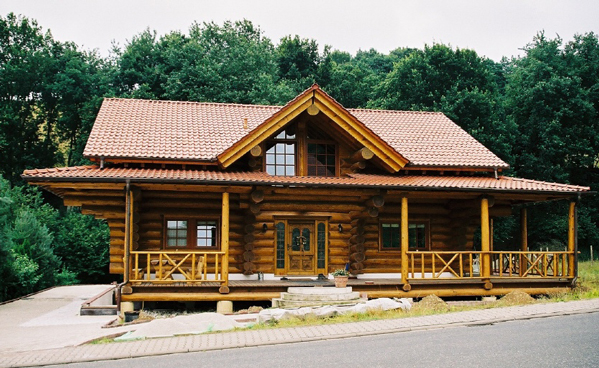

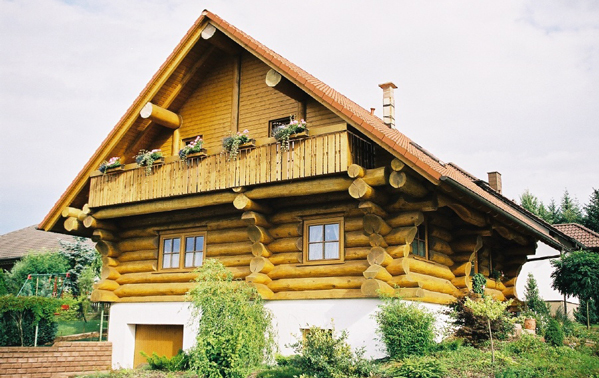

Naturliga timmerhus

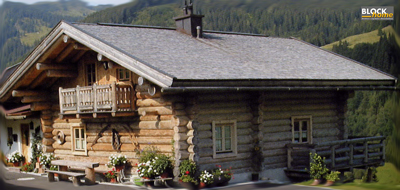

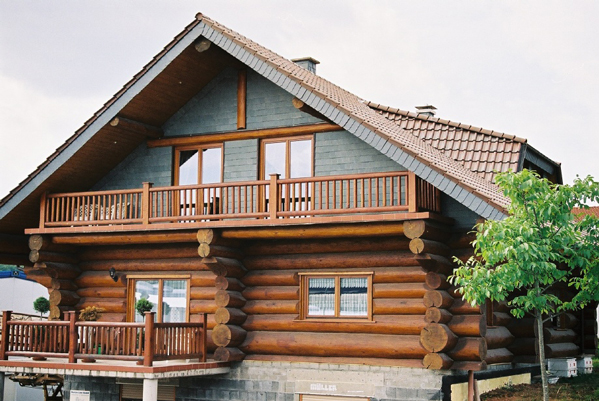

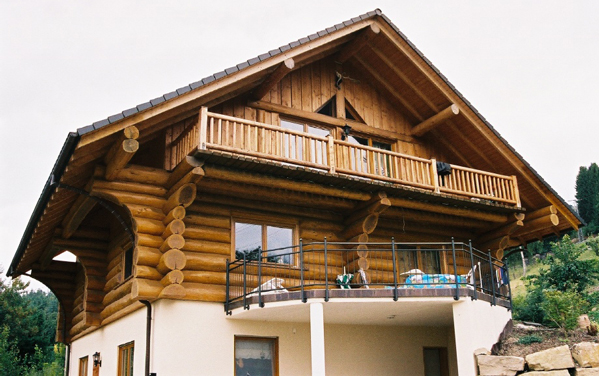

Som namnet antyder hålls naturliga stockar så ”naturliga” som möjligt, vilket innebär att stammarna inte bearbetas mer än nödvändigt. Stockarna befrias endast från bark och rätas med yxa eller motorsåg så att de kan staplas ovanpå varandra och ge vindtäthet i väggarna. Under hela processen utsätts stockarna inte för ytterligare industriell bearbetning.

Konstruktion

Profilbalk

Timmerhus tillverkas på flera olika sätt. Den grundläggande skillnaden mellan varianterna är att väggarna har olika balkprofiler. Balkprofilerna kan vara runda eller fyrkantiga och kan bestå av naturliga stockar eller timmerprofiler (= profilbalkar). Exempel på olika balkprofiler:

Typer av fogar

Vid tillverkning av timmerhus skiljer man mellan två typer av förband: balkförbandet (även kallat längsgående fog) och hörnförbandet.

Balkförband

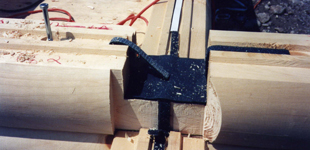

Profilerna staplas längs med varandra och fästs med spik, skruvar och gängstänger. Detta skapar en stabil förbindelse mellan balkarna.

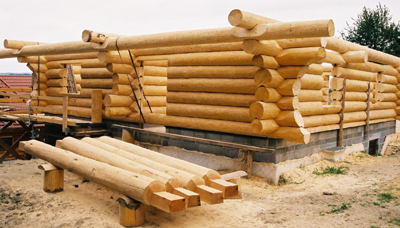

Hörnförband

Med denna typ av förband bearbetas de enskilda balkarna i hörnet så att de motverkar tryck- och dragkrafter som uppstår genom yttre belastning. Här krävs exakt bearbetning av träet för att säkerställa vindtäthet.

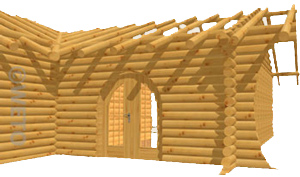

Exempel på hörnförband skapade med Viskon blockhusmodul

Konstruktion

Den enskiktade konstruktionen

I enskiktade blockhussystem är blockhusväggen synlig både invändigt och utvändigt och det finns ingen extra isolering. För att uppnå god värmeisolering bör träets tjocklek ligga mellan 200 mm och 500 mm.

Enskiktad vägg, fyrkantig profil: 200 till 260 mm

Enskiktad vägg, rund profil: 230 till 290 mm

Naturlig stock, fyrkantig profil: 260 till över 400 mm

Naturliga runda stockbalkar: 280 till över 500 mm

Den flerskiktade konstruktionen

Vid flerskiktade blockhussystem finns olika konstruktionsalternativ, men principen är alltid densamma. För att uppnå bättre värmeisolering skapas två synliga lager och däremellan läggs ett isoleringslager. Med denna byggmetod är det lättare att säkerställa både vindtäthet och värmeisolering än med enbart ett lager.
