WoodCon – planeraren för träbyggnader

Planeraren för träbyggnader

Modul A

ROOF

133 kr per månad

Modul A
Passar för:

Designers, planners, architects, engineers, construction companies, etc., for the design and 3D visualisation of timber roof framework

Modul B

VÄGG

133 kr per månad

Modul B
Passar för:

Designers, planners, architects, engineers, construction companies, etc., for the design and 3D visualisation of timber roof framework

Ytterligare moduler

Modul för listor/beräkning av trä-/stålkomponenter och takpannor

67 kr per månad

Modul för layout/utskrift av ritningar

67 kr per månad

Ytterligare moduler

Beställ WoodCon!

beställ

Ring oss, vi hjälper dig gärna!

Michael Kriehn

+39 329 765 6153
+49 (0) 8504/9229-0
info@weto.se

WOODCON A – TAKMODUL

Komplexa tak med synlig stomme kan skapas på bara några få steg med hjälp av de inbyggda takverktygen. För form och utformning av taket kan du antingen använda takguiden (assistenten) eller rita väggar och tak manuellt. I båda fallen blir resultatet identiskt, men tack vare friheten i ritningen kan du även skapa obegränsade former och därmed planlösningar som inte finns i assistenten. Alla takparametrar kan ändras när som helst med uppdatering i realtid. Detsamma gäller guiderna för takkupor, takfönster och skorstenar. Trästommen som omger dem räknas om och anpassas automatiskt.

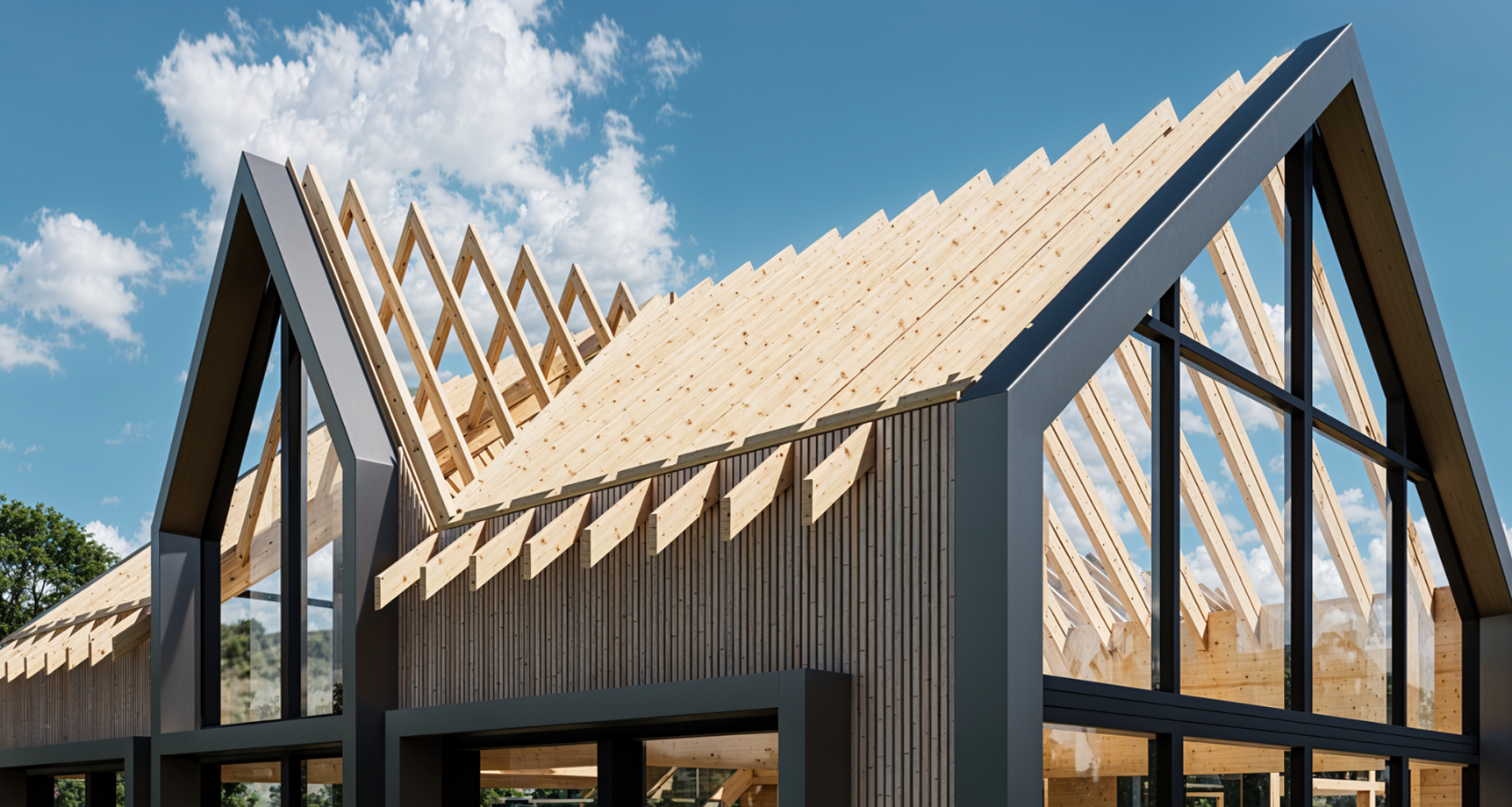

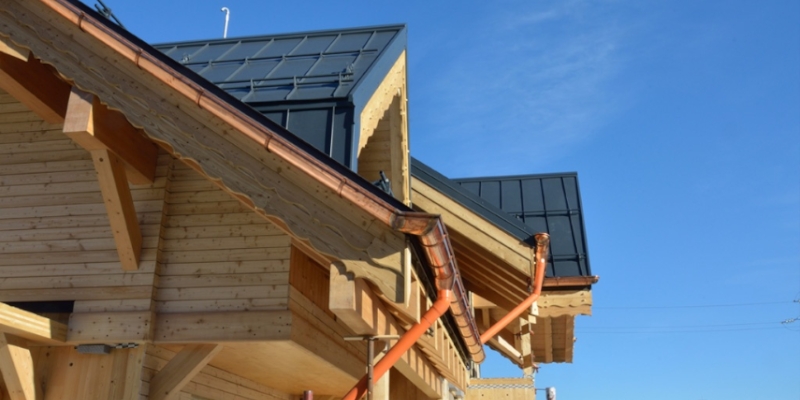

Tak

Tak

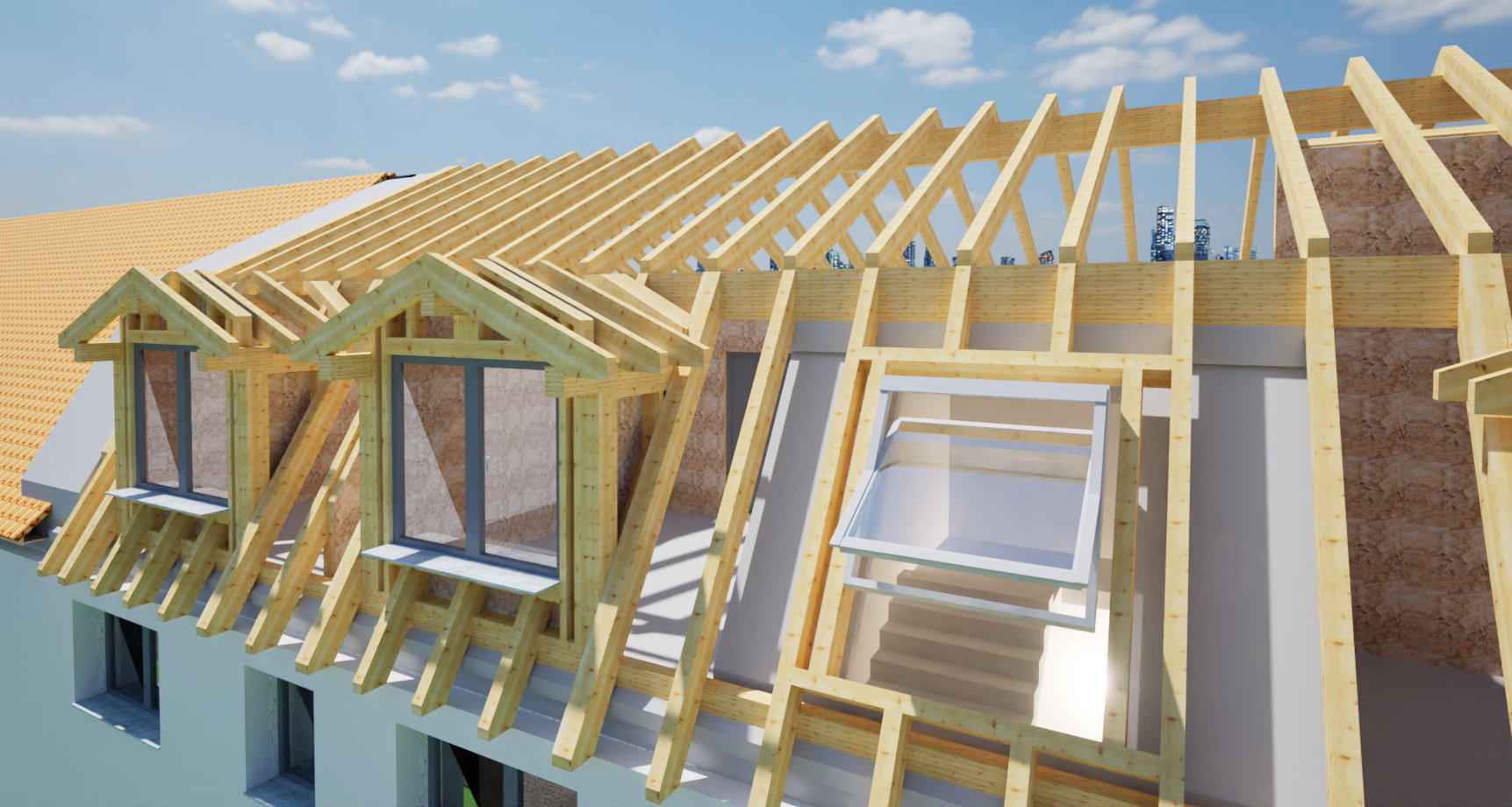

Takkupa

Takkupa

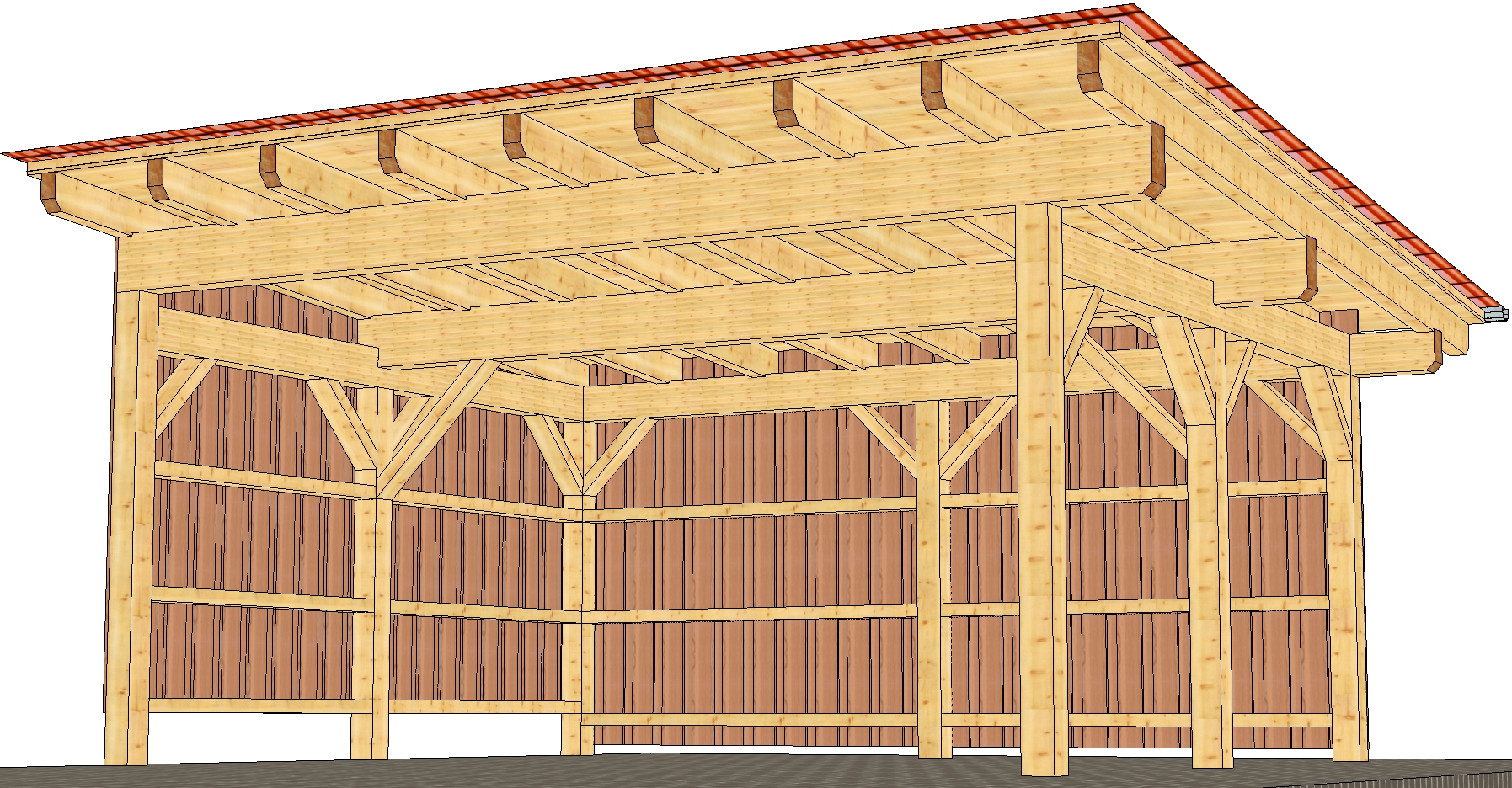

Carport

Carport

  • Avancerade guider (assistenter) för tak och takkupor
    för att snabbt och enkelt skapa enkel eller dubbel takstomme genom att ange lutningar, tvärsnitt och dimensioner på åsar, sparrar och takpaket, samt lätt stomme, isolering och brädning

  • Trätak med dubbel stomme
    för att till exempel utforma ventilerade tak genom att ange den dubbla stommen med dubbla sparrar och åsar direkt i takassistenten.

  • Noggrann placering av sparrar och hanbjälkar genom att ange självjusterande (dynamiska) eller fasta centrumavstånd

  • Automatiska sparrändar/utskott med ett klick

  • Indragna/utskjutande takfötter med ett par klick

  • Anpassningsbar katalog för takpannor och takpaket

  • Med verktyget ”Stomme under toppsyllnivå” är det mycket enkelt och snabbt att skapa pergolor eller särskilda vindstagade trästommar. Det krävs bara tre klick!
    Genererar automatiskt reglar/stolpar, kortlingar, knästrävor och automatisk väggstagning (vindkryss)!

  • Placering av flera balkar, stolpar, sparrar och hanbjälkar längs valfritt klickat plan genom att ange automatiskt anpassade (dynamiska) eller fasta centrumavstånd

  • 3D-mätning av längder och ytor

  • ...och mycket mer!

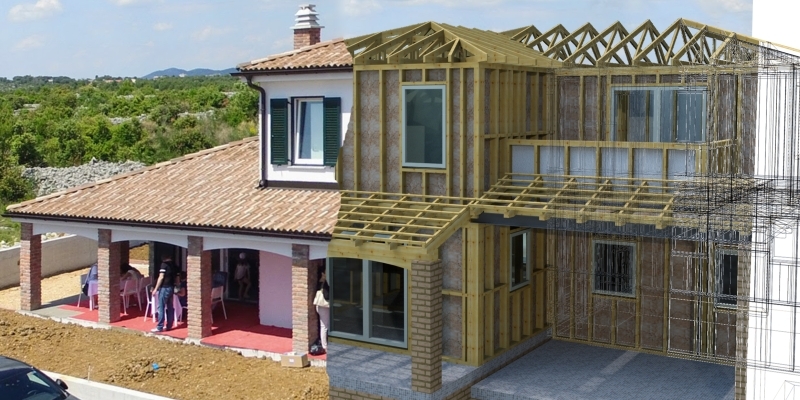

WOODCON B – VÄGGMODUL

Väggverktyget gör det möjligt att konfigurera trä- och icke-trälager i detalj. Det hanterar regelverkslager (bestående av reglar och syllar), paneler (OSB, gipsskivor etc.), massiva trälager (CLT/XLAM), blockhusbalkar, läkt, brädning samt generella homogena lager för isolering eller murverk. Till exempel kan en byggnad med tegelväggar renoveras och kompletteras med nya invändiga lager av träregelverk. För väggarnas hörnfogar finns ett specialverktyg som gör det möjligt att skapa ett eget regelsystem för hur två hörnväggar ska sammanfogas permanent. Programvaran instrueras genom urval och markering att ett lager i den ena väggen ska förlängas eller förkortas för att möta ett specifikt lager i den andra väggen. När du har bestämt hur varje lager ska bete sig sparar du regeln och använder den vid behov (med ett klick) genom att välja de två väggar som ska sammanfogas. Programvaran genererar därefter de förväntade hörnfogarna. Verktyget kan dessutom valfritt skapa extra hörnstöd automatiskt.

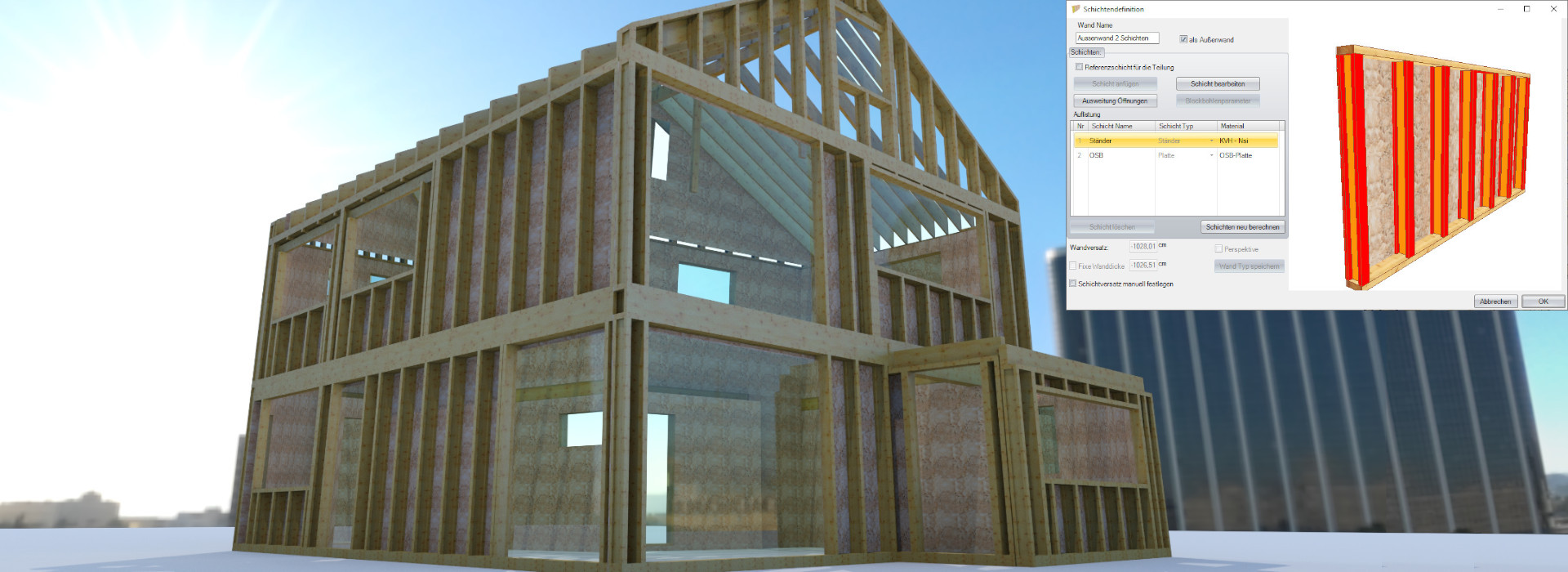

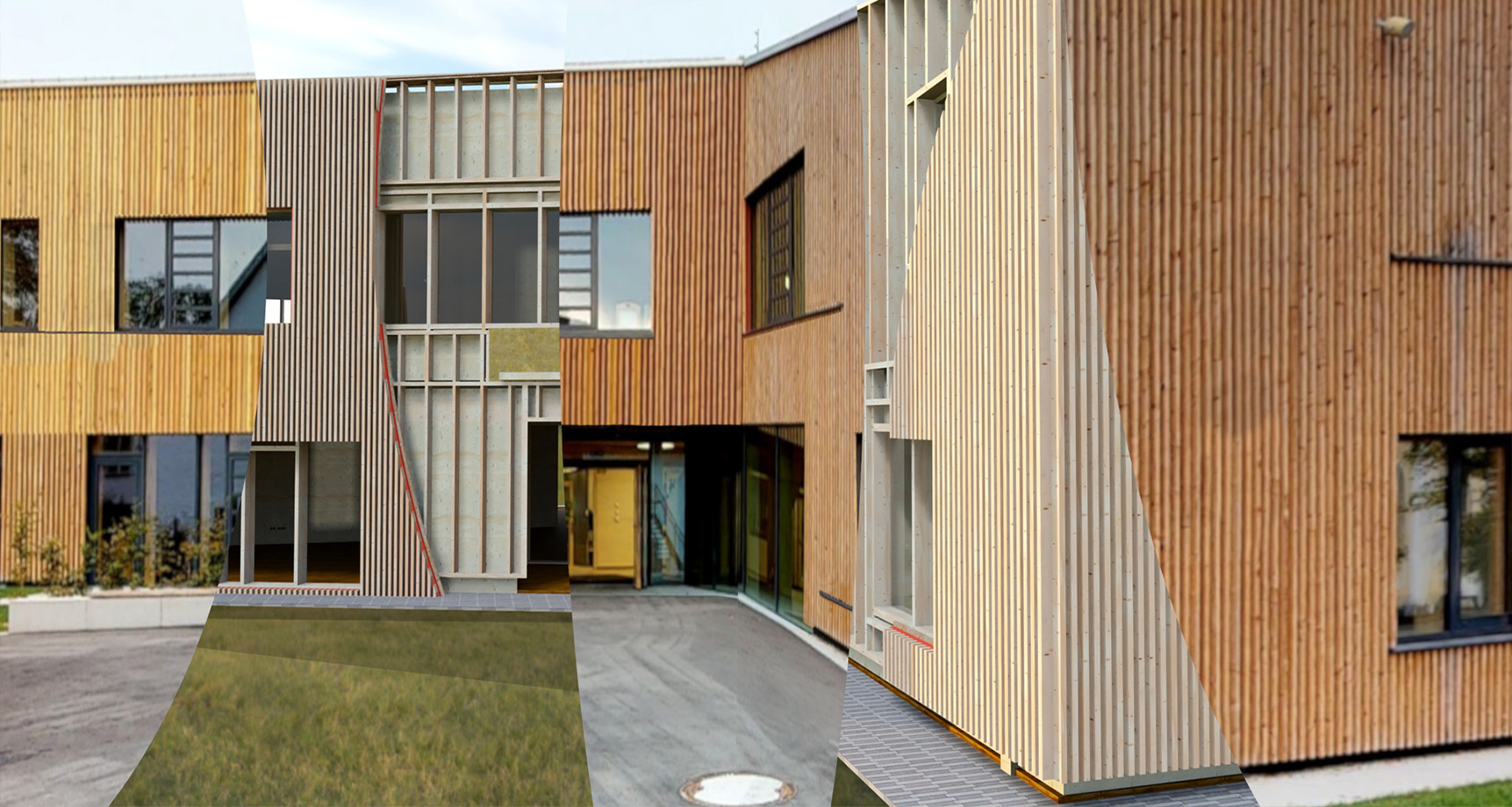

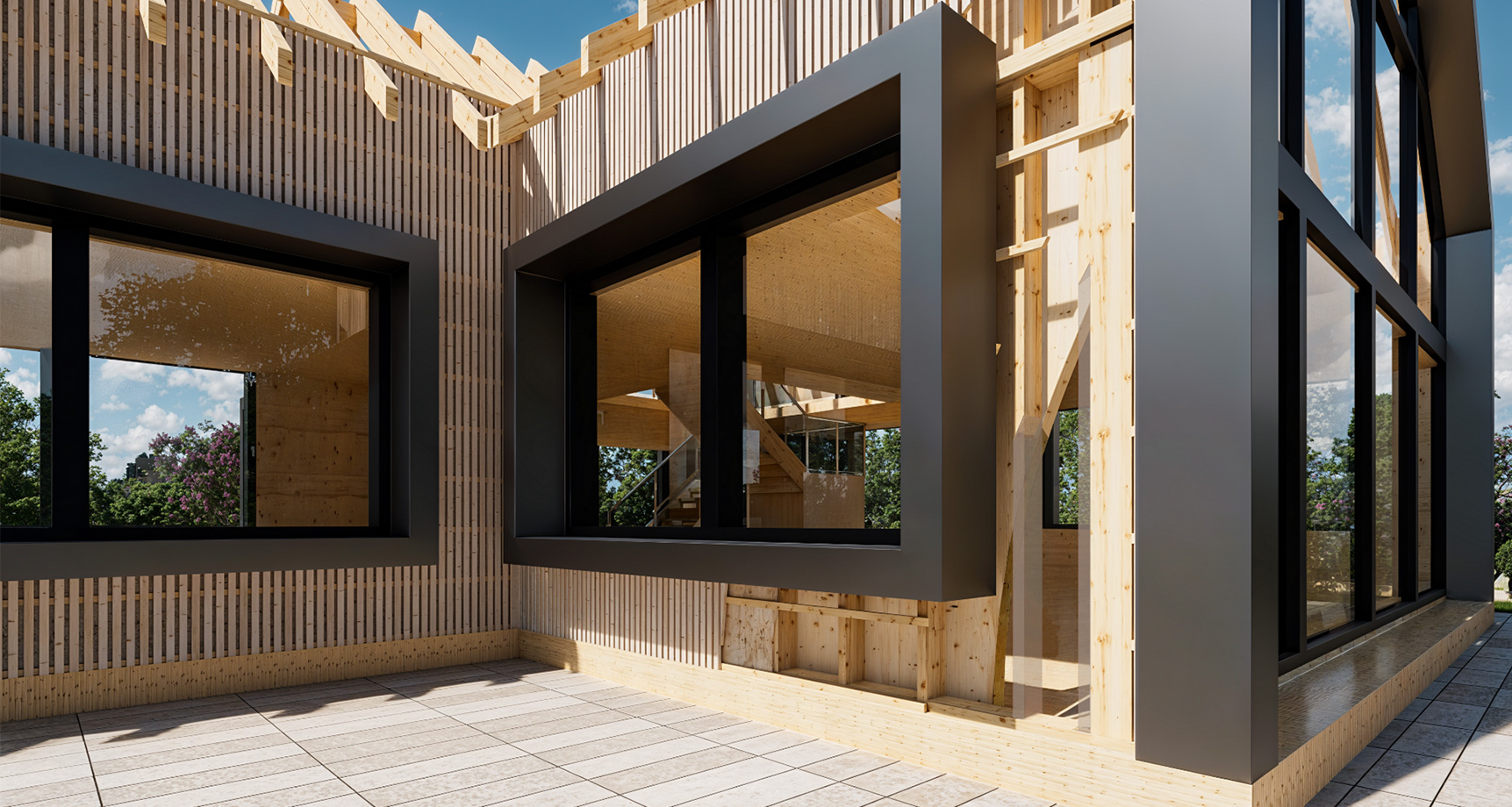

Regelverk + paneler + läkt + XLAM

Regelverk + paneler + läkt + XLAM

Regelverk + paneler + brädning + läkt + XLAM

Regelverk + paneler + brädning + läkt + XLAM

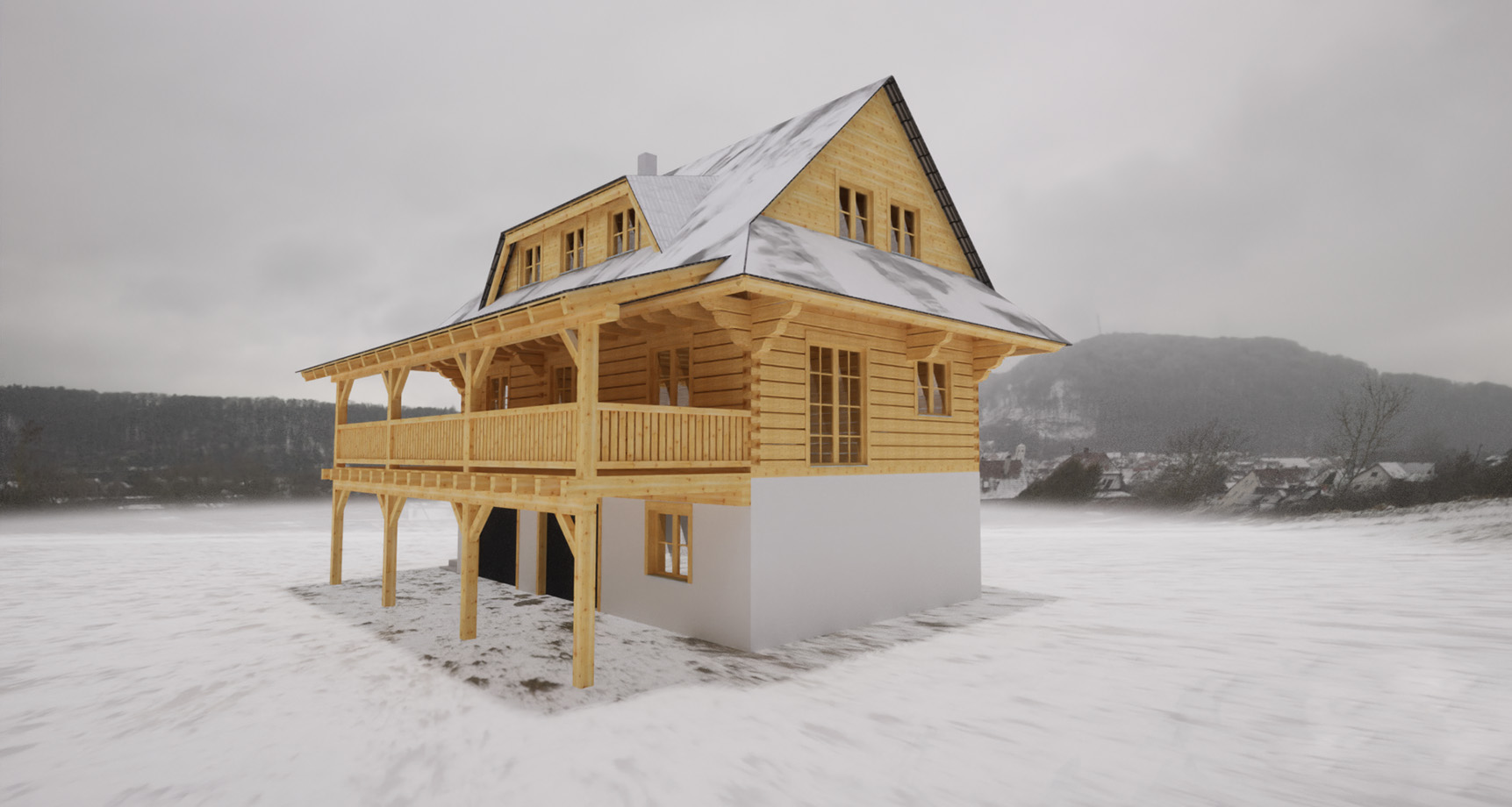

Blockhus

Blockhus

  • Parametrisk hantering av väggar och lager
    bestående av regelverk, paneler, CLT/X-LAM, brädning, läkt, blockhusbalkar och homogena lager (t.ex. isolering, tegel etc.)

  • Block-/timmerhusbalkar (fyrkantiga, runda eller med andra profiler) och särskilda automatiska fogar
    sinkfogar, tyrolska sinkfogar och olika typer av utskjutande hörnfogar

  • Fönster-/dörrredigerare med hantering av olika geometrier och tillhörande alternativ
    med skapande av king/jack/cripple-reglar, överstycke, fönsterbräda och full kontroll över panelutsprång med mera

  • Definition av egna fogregler mellan väggar och motsvarande justering av lager

  • väggar med massiva lager
    (CLT/X-LAM eller med block-/timmerhusbalkar)

  • ...och mycket mer!

YTTERLIGARE MODULER

(kräver WoodCon modul A och/eller B)
Listor/beräkning av trä-/stålkomponenter och takpannor

Listor/beräkning av trä-/stålkomponenter och takpannor

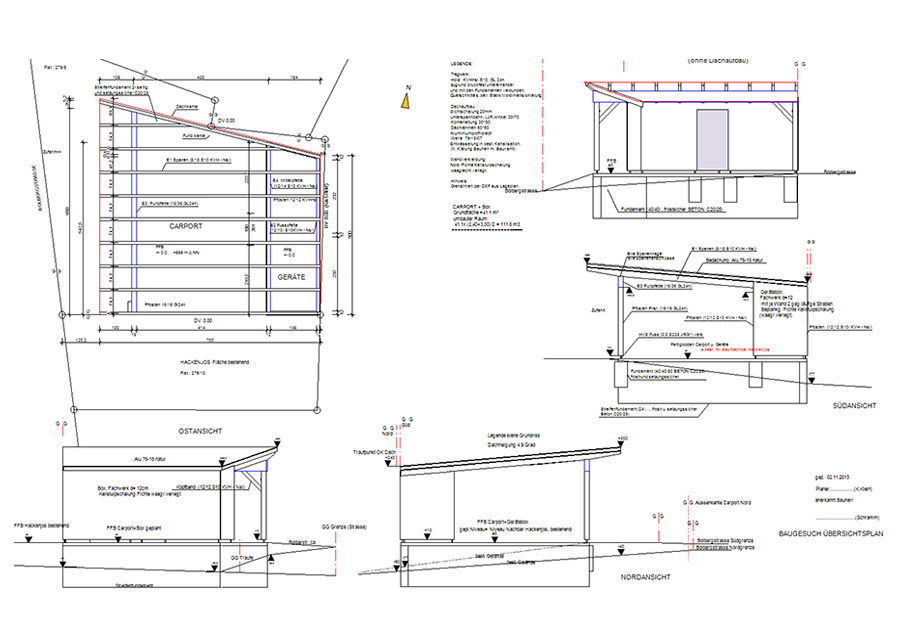

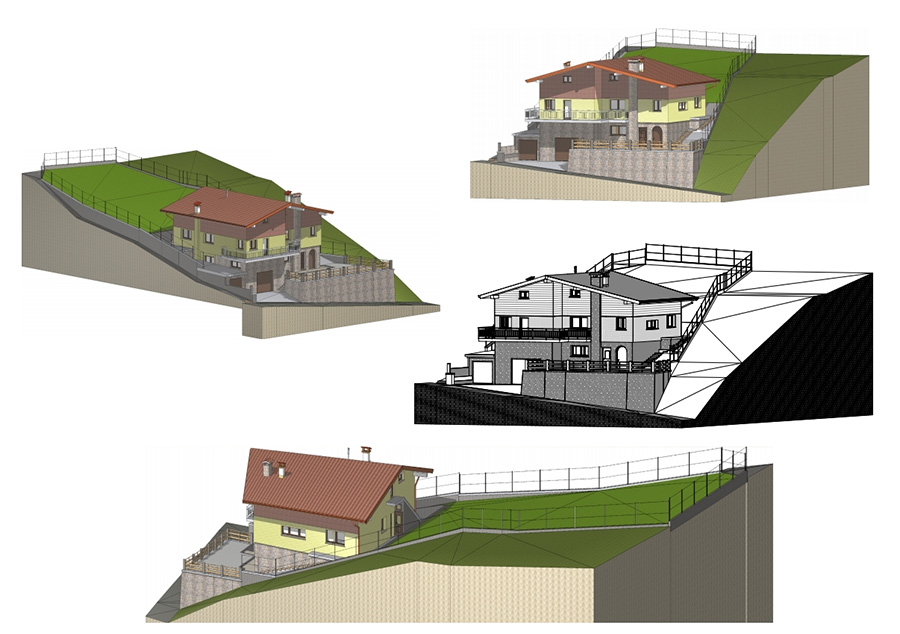

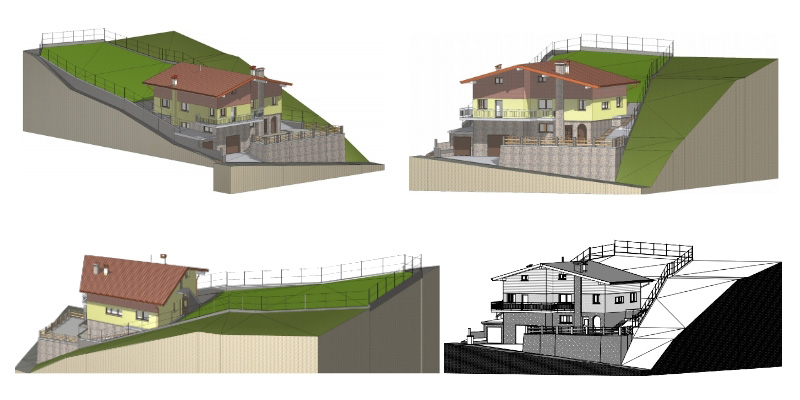

Planritningar, sektioner, höjdvyer och perspektivvyer

Planritningar, sektioner, höjdvyer och perspektivvyer

Layout/utskrift av ritningar

Layout/utskrift av ritningar

  • Modul för listor/beräkning av trä-/stålkomponenter och takpannor
    med mängder, balktvärsnitt, längder, ytor och volymer för att förbereda specifikationer, offerter och andra sammanställningar. Varje lista kan exporteras direkt till Microsoft Excel.

  • Modul för layout/utskrift av ritningar
    planritningar, sektioner, höjdvyer, perspektiv och 3D-vyer
